汽車前橋總成的裝配,，過去一直是在極其簡易的支架上進行裝配，效率低,。并且沒有定位裝置,，操作時用扳手?jǐn)Q緊螺母，前橋會左石晃動,，影響裝配精度,。為此，車橋廠家費勁腦汁,，經過二十幾年經驗驗證,，汽車前橋分廠設計了一條前橋裝配線，在裝配線的隨行夾具上設計了如圖所示的定位夾具,。

經實踐證明,，使用靈活、方便,，效果很好,。具體的使用方法:將汽車前橋工字梁放在隨行夾具的蓋板上，手柄由位置I 沿滑套里的滑槽拉至位置n,，插銷就插入了汽車前橋工字梁的定位孔中,，裝配完畢后，輕輕將手柄向左扳,，靠彈簧作用,，手柄自動回復至位置I。彈簧在位置I移至位置II時的彈力為18?35N,，此夾具還可用在其他定位裝置中,。

另外，汽車前橋總成中前輪轂內孔切槽也有專用工具,，鑄造箱體或殼體的軸承孔,，常有防止軸承軸向竄動的空閑擋圈，俗稱卡簧,。在車床用切槽刀加工卡簧槽,，裝卸工件費時，勞動強度大,，生產效率低,。下面介紹的內孔切槽專用工具，已應用于汽車前橋的生產和裝配,，收到了良好效果,。

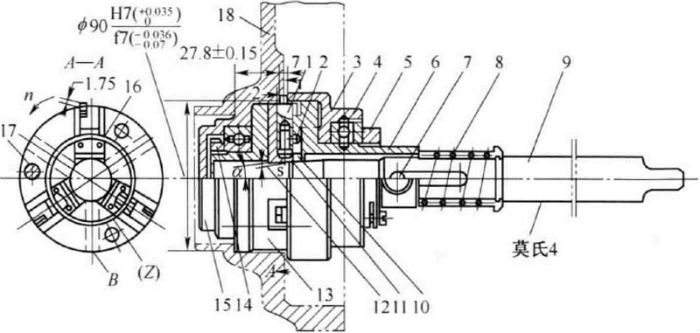

汽車前橋內孔切槽專用工具結構如圖1所示。它由切槽刀1、傳動刀桿9,、 刀盤13、定位套15,、軸承殼3及接盤6等零件組成,。其最大特點是工具頭部伸入工件孔中，切槽時,，以定位套與孔配合,，限制徑向與軸向移動，刀具僅作徑向伸縮,，無軸向運動,。同時，通過橫銷7,、接盤6,刀具隨刀桿一同旋轉,。汽車前橋中前輪轂的定位套15按工件孔的尺寸、形狀來設計,。

將傳動刀桿9的4號莫氏錐柄插迸立式鉆床主軸孔中,。工件18固定在工作臺上或夾具體上。切槽刀1共3把裝 在3只刀片承托10里,。刀盤13和接盤6之間由3-M8X 28mm 的螺釘連接在一起,。手按鉆床進給刀柄，刀片承托10尾部在刀桿 9的a斜角錐體的推動下,，外徑向外移,，完成切槽過程。a角應大于9°,，以防止自鎖,，本結構選a=10°。它是利用錐面,，將刀桿9的軸向移動變成刀頭的徑向移動,。拉簧2通過半月鉤把3只刀片承托10連在一起，其作用是當傳動刀桿9向上提時,，能保證3個刀頭回位,，縮進定位套中。拉簧可以利用骨架橡膠油封上的拉簧代用,，最好專門設計,，要求彈力足。

刀頭調整時,，3把刀頭的刀尖構成一個圓周,，工具在工件中定位時，此圓應小于工件內徑（0OH7)。每只刀片承托上裝有兩個18mm的小銷 16,其作用是限制調整螺釘?shù)妮S向位置,。改錐從B孔中伸入,，調整刀頭的原始位置。槽深控制時,，刀片承托10前端呈圓弧形狀,，當它靠上工件內孔壁時，刀頭正好切削完畢,，保證槽深1. 75mm,。內孔切槽專用工具結構簡單，外形小巧,，攜帶方便,，調整容易，能實現標準化和系列化,。
